أ مرساة محرك الأظافر عبارة عن جهاز تثبيت من قطعة واحدة يجمع بين مسمار خرساني وغطاء مرساة، مما يسمح بدفعه مباشرة إلى الخرسانة أو البناء أو البلوك بمطرقة - لا يتطلب الأمر حفرًا مسبقًا في العديد من التطبيقات. بالنسبة للتجار ومحترفي الأعمال اليدوية الذين يحتاجون إلى مرساة سريعة وموثوقة ومنخفضة المستوى في المواد الأساسية الصلبة، فإن مرساة محرك الأظافر يوفر أوقات تركيب أسرع بنسبة تصل إلى 70% من مثبتات التمدد التقليدية التي تتطلب مثقاب ومسمارًا منفصلين.
يغطي هذا الدليل بالضبط كيف مرساة محرك الأظافرs العمل، والأنواع المتاحة، وكيفية مقارنتها بطرق التثبيت البديلة، وبيانات سعة التحميل، وأفضل ممارسات التثبيت، والإجابات على الأسئلة الأكثر شيوعًا.
كيف يعمل مرساة محرك الأظافر؟
أ مرساة محرك الأظافر يعمل من خلال التمدد الميكانيكي: يتم دفع دبوس فولاذي مقوى (المسمار) إلى جسم مرساة (كم) مثبت مسبقًا أو مركب بشكل مشترك، مما يجبر الجزء السفلي من الكم على التمدد للخارج على جدران الثقب أو المادة الأساسية، مما يخلق احتكاكًا وقفل محمل يقاوم السحب. العملية واضحة:
- ضع المرساة - ضع مجموعة المرساة (المسمار الذي تم إدخاله مسبقًا بشكل غير محكم في الكم) على المادة في المكان المرغوب.
- قيادة الظفر - اضرب رأس الظفر بمطرقة (أو أداة تعمل بالمسحوق للتطبيقات ذات الحجم الكبير) حتى يستقر الظفر بالكامل ويتدفق.
- التوسع يقفل المرساة - بينما ينتقل المسمار إلى أسفل تجويف الكم، فإن الجزء المدبب عند طرف المسمار يجبر الأرجل السفلية للكم على الانتشار إلى الخارج، مما يمسك بالمواد المحيطة.
- تثبيت المباراة - يقوم رأس الظفر (أو الغسالة / الحافة المدمجة في بعض التصميمات) بتثبيت الجهاز على السطح.
في التطبيقات المثقوبة مسبقًا، يتم أولاً إدخال الغلاف في فتحة تجريبية ذات حجم صحيح، ثم يتم دفع المسمار إلى الداخل. في تصميمات الدفع المباشر المناسبة للبناء الأكثر ليونة، تخترق المجموعة بأكملها المادة دون حفر مسبق.
أنواع مثبتات المسامير: ما هو التصميم الذي يناسب تطبيقك؟
مراسي محرك الأظافر ليست مقاسًا واحدًا يناسب الجميع. توجد العديد من التصميمات المتميزة، تم تحسين كل منها لتناسب المواد الأساسية المختلفة واتجاهات التحميل وطرق التثبيت.
1. مرساة محرك المطرقة (مرساة الدبوس)
ال مرساة محرك المطرقة هو الشكل الأكثر شيوعًا لمثبت المسامير للاستخدام العام في البناء. يتكون من غلاف من سبائك الزنك أو النايلون ودبوس من الصلب الكربوني. يتم إدخال الغلاف في ثقب مثقوب مسبقًا (يتوافق مع القطر الخارجي للجلبة)، ويتم وضع أداة التثبيت فوق شفة الكم، ويتم دفع الدبوس بشكل متدفق بمطرقة. تتراوح الأحجام القياسية من 1/4 بوصة × 1 بوصة إلى 3/8 بوصة × 3 بوصة، مع أحمال قص عمل تتراوح من 200 إلى 900 رطل اعتمادًا على الحجم والمادة الأساسية. إنه مثالي لربط شرائط الفراء ومشابك القنوات والصناديق الكهربائية وألواح العتبات بالأرضيات الخرسانية أو الجدران.
2. مرساة محرك الزنك (مرساة دبوس الرأس المسطح)
ال مرساة محرك الزنك يستخدم غلافًا من سبائك الزنك لمقاومة التآكل المعتدلة ورأسًا مسطحًا ومنخفض المستوى يتم تثبيته مع سطح التثبيت بمجرد قيادته. يتم استخدامه بشكل شائع في التطبيقات الداخلية ذات الأحمال الخفيفة - ربط المسارات المعدنية، ومشابك الأنابيب، ومشابك إدارة الأسلاك، واللافتات بالخرسانة أو البلوك. لا يُنصح باستخدام مثبتات محرك الزنك في البيئات الخارجية أو ذات الرطوبة العالية؛ يجب استبدال إصدارات الفولاذ المقاوم للصدأ أو النايلون في تلك الظروف.
3. مرساة محرك الأظافر النايلون
أ مرساة مسمار من النايلون يستبدل الغلاف المعدني بجسم من النايلون، مما يمنحه مناعة كاملة ضد التآكل، والعزل الكهربائي، والتوافق مع المواد التي قد يتلفها التلامس الجلفاني مع المعدن. تشمل التطبيقات الشائعة تثبيت البلاط والحجر، ومتطلبات العزل الكهربائي، والبيئات الخارجية حيث يشكل تآكل المعادن مصدرًا للقلق. تتمثل المقايضة في انخفاض قوة القص والشد مقارنة بتصميمات الأكمام المعدنية - عادةً ما يتراوح بين 100 إلى 400 رطل من حمل العمل مقابل 200 إلى 900 رطل لإصدارات الزنك أو الفولاذ.
4. مرساة المحرك المشغلة بالمسحوق (مسمار PأF)
في البناء التجاري كبير الحجم، أ مثبت يعمل بالمسحوق (PأF) - يُسمى أيضًا مرساة الأظافر التي تعمل بالمسحوق - يستخدم شحنة متفجرة يمكن التحكم فيها لدفع مسمار متصلب مباشرة إلى الخرسانة أو الفولاذ في جزء من الثانية. هذه هي الأسرع مرساة محرك الأظافرs متوفرة، وتستخدم على نطاق واسع لربط المسار الفولاذي بالألواح الخرسانية، والألواح السفلية الخشبية بالخرسانة، وشبكة السقف المعلقة بالأسطح الخرسانية. تعد أعماق الاختراق من 1/2 بوصة إلى 1-1/4 بوصة في الخرسانة نموذجية، مع قيم قص تبلغ 500-1500 رطل لكل مثبت في خرسانة بضغط 3000 رطل لكل بوصة مربعة.
5. مسمار قطع الخرسانة (مسمار البناء)
ال simplest form of a مرساة محرك الأظافر ، المتصلبة قطع البناء مسمار يتم دفعها مباشرة إلى وصلات الملاط أو مادة البلوك الأكثر ليونة بدون جلبة. إنه الخيار الأقل تكلفة (يصل إلى 0.03 دولار لكل أداة تثبيت بكميات كبيرة) والأسرع في التثبيت ولكنه أيضًا الأقل اتساقًا في الاحتفاظ بالقيم وغير مناسب للأحمال الهيكلية. يُفضل استخدامه لربط شرائط الفرو بمفاصل الملاط، أو القوالب المؤقتة، أو الزخرفة الخفيفة للكتلة.
مقارنة أنواع مرساة محرك الأظافر: الأحمال والمواد وأفضل الاستخدامات
| اكتب | مادة الأكمام | حمل العمل النموذجي | هل يلزم الحفر المسبق؟ | أفضل تطبيق | التكلفة لكل وحدة |
| مرساة محرك المطرقة | سبائك الزنك / الصلب | 200-900 رطل | نعم | مقاطع القناة، تبختر، فراء | 0.15 دولار – 0.60 دولار |
| مرساة محرك الزنك | سبائك الزنك | 150-600 رطل | نعم | تركيبات داخلية خفيفة | 0.10 دولار – 0.45 دولار |
| محرك الأظافر النايلون | نايلون | 100-400 رطل | نعم | البيئات المسببة للتآكل، والبلاط | 0.12 دولار – 0.50 دولار |
| مرساة الأظافر من PAF | تصلب الصلب | 500-1500 رطل | لا | مسار فولاذي، ألواح سفلية | 0.20 دولار – 0.80 دولار |
| البناء قطع الأظافر | تصلب الصلب | 50-200 رطل | لا | فراء، وصلات هاون | 0.03 دولار – 0.15 دولار |
الجدول 1: مقارنة أنواع مرساة محرك الأظافر حسب المادة وسعة الحمولة وطريقة التثبيت والتكلفة.
مرساة مسمار مقابل مثبتات خرسانية أخرى: كيف يمكن مقارنتها؟
ال مرساة محرك الأظافر يتميز بالسرعة والبساطة، لكنه ليس الخيار الأفضل دائمًا. إن فهم كيفية تكديسها مع المثبتات اللولبية والمثبتات الإسفينية والمثبتات اللاصقة يساعد على ضمان اختيار المثبت المناسب لهذه المهمة.
| نوع السحابة | سرعة التثبيت | أقصى حمل الشد | قابلة للإزالة؟ | أفضل المواد الأساسية | مقاومة الاهتزاز |
| مرساة محرك الأظافر | سريع جدًا (5-15 ثانية) | 200-900 رطل | لا (permanent) | الخرسانة الصلبة / كتلة | جيد |
| مرساة لولبية (نمط Tapcon) | معتدل (2-4 دقائق) | 200-1200 رطل | نعم (re-usable) | الخرسانة والطوب والكتلة | جيد جدًا |
| إسفين مرساة | معتدل (3-5 دقائق) | 1500-8000 رطل | لا (permanent) | الخرسانة الصلبة فقط | ممتاز |
| كم مرساة | معتدل (3-5 دقائق) | 500-3500 رطل | لا | الخرسانة، البلوك، الطوب | جيد |
| أdhesive Anchor | بطيء (وقت العلاج مطلوب) | 2000-20000 رطل | لا | مناطق خرسانية متشققة | ممتاز |
الجدول 2: مثبتات المسامير مقابل أدوات التثبيت الخرسانية البديلة - السرعة، والحمل، وقابلية الإزالة، وأفضل حالات الاستخدام.
الوجبات الجاهزة الرئيسية: اختر أ مرساة محرك الأظافر عندما تكون سرعة التثبيت هي الأكثر أهمية، يكون الحمل خفيفًا إلى متوسطًا (أقل من 900 رطل)، وتكون الدوام مقبولة. بالنسبة للأحمال الهيكلية الثقيلة، أو المناطق الزلزالية، أو التطبيقات التي تتطلب إزالة مستقبلية، تكون المراسي الإسفينية، أو المراسي اللولبية، أو المراسي اللاصقة أكثر ملاءمة.
سعة تحميل مرساة محرك الأظافر: ماذا تعني الأرقام
تحميل بيانات السعة ل مرساة محرك الأظافرs يتم نشره عادةً كـ الحمل النهائي (حمل الفشل في الاختبار) مقسومًا على عامل الأمان 4:1 للوصول إلى حمل العمل المسموح به . قم دائمًا بالتصميم وفقًا لحمل (العمل) المسموح به، وليس الحمل النهائي. المتغيرات الرئيسية التي تؤثر على الأداء:
- قوة ضغط الخرسانة (PSI) — تنتج الخرسانة ذات الضغط العالي (على سبيل المثال، 4000 رطل لكل بوصة مربعة) قيم ربط أعلى بكثير من الخرسانة ذات الضغط 2500 رطل لكل بوصة مربعة. قد تحقق مرساة المطرقة مقاس 1/4 بوصة × 1 بوصة قصًا يبلغ 300 رطل في خرسانة 3000 رطل لكل بوصة مربعة ولكن 185 رطلًا فقط في خرسانة 2000 رطل لكل بوصة مربعة.
- أnchor diameter and embedment depth — القطر الأكبر (3/8 بوصة مقابل 1/4 بوصة) والتضمين الأكبر يزيدان من مقاومة السحب بشكل كبير. قد تحمل المرساة مقاس 3/8 بوصة × 3 بوصة 3 × حمولة وحدة مقاس 1/4 بوصة × 1 بوصة في نفس المادة الأساسية.
- مسافة الحافة والتباعد - تثبيت أ مرساة محرك الأظافر إن القرب الشديد من الحافة الخرسانية يقلل من السعة بشكل كبير. الحد الأدنى لمسافة الحافة هو عادةً 10× قطر المرساة (على سبيل المثال، 2-1/2 بوصة لمرساة 1/4 بوصة). عادةً ما يكون الحد الأدنى للتباعد بين المراسي 10 × القطر أيضًا.
- اتجاه التحميل — أحمال القص (الموازية للسطح) تكون بشكل عام أعلى من أحمال الشد (عمودية، قابلة للسحب) لمثبتات المسامير.
- حالة المواد الأساسية — الخرسانة المتشققة، أو البلوك المجوف، أو البناء المتدهور كلها تقلل من قيم الثبات. مراسي محرك الأظافر are not rated for use in cracked concrete تحت ظروف الحمل الديناميكي أو الزلزالي.
كيفية تثبيت مرساة محرك الأظافر: دليل خطوة بخطوة
التثبيت الصحيح ل مرساة محرك الأظافر بسيطة ولكنها تتطلب الانتباه إلى حجم الثقب والعمق والقيادة العمودية - الأخطاء في أي خطوة تقلل من قوة الإمساك بنسبة 30-60%.
الأدوات والمواد اللازمة
- مثقاب مطرقي مع لقمة بناء ذات رأس كربيد ذات حجم صحيح (يتطابق القطر مع كم المرساة O.D.)
- المطرقة (16-22 أوقية قلم كروي أو مطرقة مخلبية)
- مقياس العمق أو شريط القياس
- الهواء المضغوط أو لمبة النفخ (لتنظيف الثقب)
- مراسي محرك الأظافر بالحجم والمواد المطلوبة
- نظارات السلامة
خطوات التثبيت
- ضع علامة على الموقع — استخدم قلم رصاص أو علامة للإشارة إلى المكان الذي سيتم وضع المرساة فيه بالضبط، مما يضمن استيفاء متطلبات مسافة الحافة (قطر المرساة على الأقل 10 × من أي حافة خرسانية).
- حفر حفرة تجريبية — باستخدام مثقاب مطرقي مع لقمة البناء الصحيحة من الكربيد، قم بالحفر بشكل عمودي على السطح إلى العمق المطلوب (طول المرساة 1/2 بوصة كحد أدنى لإزالة الحطام). يؤدي الحفر بزاوية إلى إضعاف تثبيت المرساة.
- تنظيف الحفرة - قم بنفخ الغبار الخرساني من الحفرة باستخدام الهواء المضغوط أو لمبة النفخ. يمنع الحطام المتبقي في الفتحة تمدد الكم بالكامل ويقلل من قوة التحمل بنسبة تصل إلى 40%.
- تحديد موضع التركيب (إن أمكن) — إذا مر المرساة عبر فتحة التثبيت، قم بمحاذاة التثبيت قبل إدخال المرساة.

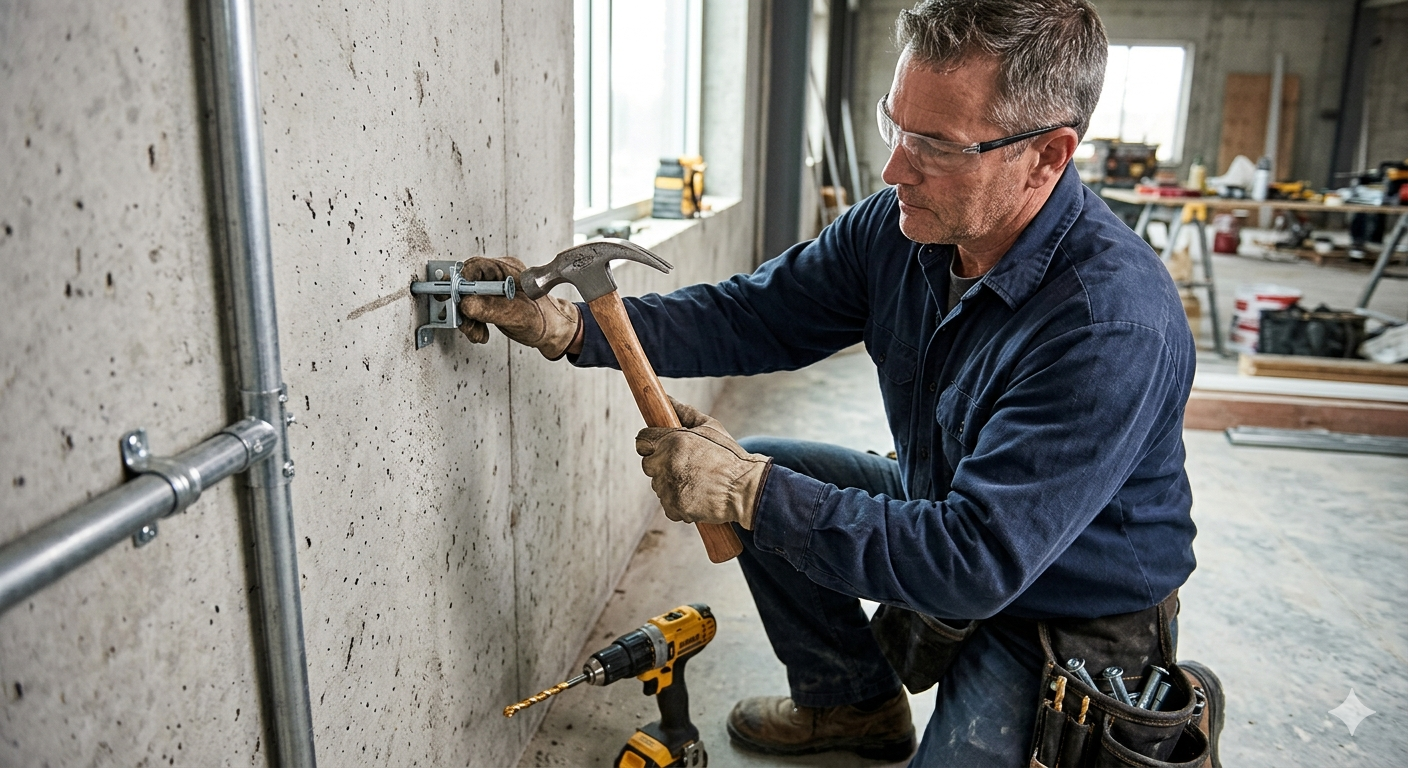

- أدخل المرساة - ادفع مرساة محرك الأظافر التجميع (الكم مع الدبوس الذي تم إدخاله مسبقًا بشكل غير محكم) في الفتحة حتى يتم محاذاة الحافة مع التركيب أو السطح.
- قيادة الدبوس - اضرب رأس الظفر بشكل مباشر ومتكرر بالمطرقة حتى يستقر رأس الظفر بالكامل مع الجزء العلوي من الكم. يتطلب عادةً من 5 إلى 15 ضربة مطرقة قوية. لا تبالغ في الضرب بمجرد الشطف، فقد يؤدي ذلك إلى إتلاف آلية التوسيع.
- فحص التثبيت — تأكد بصريًا من تثبيت الدبوس بالكامل، وأن شفة الكم محكمة على السطح، ولا توجد فجوة بين مادة التثبيت والمادة الأساسية.
نصيحة احترافية: إذا كان الدبوس يتجه للخارج قبل تثبيت الحافة بإحكام، فهذا يعني أن الثقب عميق جدًا. إذا لم يكن من الممكن دفع الدبوس بشكل متساوٍ دون استخدام قوة مفرطة، فقد يكون حجم الثقب صغيرًا - لا تقم أبدًا بالضغط على مرساة غير متطابقة، حيث إنك تخاطر بتقسيم الكم وفقدان كل قوة التثبيت.
التطبيقات الشائعة لمثبتات الأظافر في البناء والأعمال اليدوية
مراسي محرك الأظافر هي واحدة من أدوات التثبيت الخفيفة الأكثر تنوعًا في البناء الخرساني والبناء، وتستخدم عبر مجموعة واسعة من التطبيقات التجارية والصناعية والسكنية.
الاستخدامات التجارية والصناعية
- أttaching electrical conduit clips and EMT straps to concrete walls and ceilings
- تأمين قنوات الدعامات المعدنية (unistrut) إلى الأسطح الخرسانية
- تثبيت علاقات شبكة السقف المعلقة على باطن البلاطة الخرسانية
- تركيب مشابك دعم الأنابيب وأقواس علبة الكابلات
- أnchoring metal stud track bottom plates to concrete floors (with PAF nail anchors)
- تركيب إطارات لوحة الوصول وألواح عتبة الباب
الاستخدامات السكنية وDIY
- أttaching furring strips to concrete basement walls for paneling or insulation framing
- تأمين حوامل الرفوف المثبتة على الحائط على جدران الأساس الخرسانية أو الكتلية
- تثبيت حواف النوافذ، وغطاء الأبواب، واللوح الأساسي على الخرسانة أو البناء
- تركيب أجهزة قاعدة السياج الخارجي في الأفنية الخرسانية
- أnchoring light fixtures, motion sensors, and security cameras to masonry exteriors
- أttaching garden edging and landscape border clips to concrete walkways
كيفية اختيار حجم مرساة محرك الأظافر المناسب
اختيار الصحيح مرساة محرك الأظافر يتطلب الحجم موازنة الحمل المطلوب، وقطر فتحة التثبيت، والمواد الأساسية، وعمق التضمين المتاح. استخدم منطق التحجيم التالي:
| أnchor Size | حجم لقمة الحفر | الحد الأدنى للتضمين | القص (3000 رطل لكل بوصة مربعة) | الشد (3000 رطل لكل بوصة مربعة) | الاستخدام النموذجي |
| 3/16 بوصة × 7/8 بوصة | 3/16" | 1/2" | ~ 185 رطلا | ~ 120 رطلا | مشابك كابلات، زخرفة رفيعة |
| 1/4" × 1" | 1/4" | 5/8" | ~ 300 رطل | ~ 195 رطلا | مقاطع القناة والأشرطة |
| 1/4" × 1-1/4" | 1/4" | 7/8" | ~ 380 رطلا | ~ 240 رطلا | فرو، بين قوسين الخفيفة |
| 3/8" × 2" | 3/8" | 1-3/8" | ~ 720 رطلا | ~ 465 رطلا | قناة تبختر، الشماعات الأنابيب |
| 3/8" × 3" | 3/8" | 2-3/8" | ~900 رطل | ~ 595 رطلا | دعامات الأنابيب الثقيلة والرفوف |
الجدول 3: دليل حجم مرساة محرك الأظافر مع متطلبات لقمة الحفر وعمق التضمين وقيم الحمل المسموح بها في الخرسانة بوزن 3000 رطل لكل بوصة مربعة.
أهم أخطاء مرساة محرك الأظافر وكيفية تجنبها
معظم مرساة محرك الأظافر تعود حالات الفشل في الميدان إلى مجموعة صغيرة من أخطاء التثبيت التي يمكن تجنبها. إن إدراكها قبل البدء يمكن أن يمنع إعادة العمل المكلفة.
- قطر الثقب خاطئ - الخطأ الأكثر شيوعا. يؤدي استخدام قطعة كبيرة جدًا بمقدار 1/32 بوصة إلى دوران الكم في الفتحة بدلاً من توسيعها، مما يؤدي إلى قوة تثبيت قريبة من الصفر. تحقق دائمًا من تطابق حجم القطعة مع كم المرساة OD تمامًا.
- عمق الحفرة غير كاف — إذا كانت الفتحة ضحلة للغاية، فلن يتمكن الدبوس من التحرك لمسافة كافية لتوسيع الكم بالكامل. قم دائمًا بالحفر بعمق لا يقل عن 1/2 بوصة من الحد الأدنى لغرس المرساة.
- حفرة قذرة — يعمل الغبار والحطام الخرساني الموجود في الحفرة كمواد تشحيم، مما يقلل الاحتكاك بين الغلاف الموسع وجدار الحفرة بنسبة تصل إلى 40%. انفخ دائمًا في الفتحة قبل إدخال المرساة.
- التثبيت في خلايا الكتلة المجوفة — أ مرساة محرك الأظافر إن دفعها إلى التجويف المجوف لكتلة CMU ليس لديه ما يتوسع ضده وسوف يفشل على الفور. قم دائمًا بالتثبيت في الشبكة الصلبة أو الغلاف الخارجي للكتلة، أو استخدم مثبتًا تبديليًا أو جدارًا مجوفًا بدلاً من ذلك.
- القيادة بزاوية — أn angled hole and angled installation create asymmetric expansion, reducing holding strength and creating eccentric loading on the fixture.
- التثبيت قريب جدًا من حافة أو مرساة أخرى — يؤدي انتهاك الحد الأدنى للمسافات بين الحواف والمسافات إلى فشل المخروط الخرساني عند أحمال أقل بكثير من السعة المقدرة. حافظ على قطر ≥ 10× من الحواف وبين المراسي.
الأسئلة المتداولة حول مثبتات الأظافر
س: هل يمكن إزالة مرساة محرك الأظافر بمجرد تركيبها؟
عموماً لا - أ مرساة محرك الأظافر يعتبر مثبتًا دائمًا. بمجرد تحريك الدبوس وتوسيع الكم، لا يمكن استخراج المرساة دون تدمير الكم. الطريقة الأكثر عملية للإزالة هي دفع الدبوس بالكامل عبر الكم إلى داخل الخرسانة (حيثما يسمح عمق الثقب)، ثم تصحيح السطح. بالنسبة للتطبيقات التي تتطلب إزالة مستقبلية، استخدم مرساة خرسانية من النوع اللولبي بدلاً من ذلك.
س: هل يمكن استخدام مثبتات المسامير في الطوب أو الحجر الطبيعي؟
مراسي محرك الأظافر يمكن استخدامه في الطوب الصلب وبعض الحجر الطبيعي بحذر. قم بالحفر في جسم الطوب (وليس وصلة الملاط) باستخدام مثقاب مطرقي، مع الحرص على عدم كسر الطوب. في الطوب الناعم أو سيئ التسخين، قم بالحفر بدون إعداد المطرقة واستخدم غلافًا من النايلون لتقليل قوى التمدد. يختلف الحجر الطبيعي بشكل كبير، حيث يقبل الجرانيت الصلب مثبتات المسامير بشكل جيد، بينما قد يتشقق الحجر الرملي الناعم أو الحجر الجيري. اختبر دائمًا قطعة العينة أولاً وقلل الأحمال المطبقة بنسبة 50% على الأقل لأي حجر غير الخرسانة.
س: ما هو الفرق بين مرساة محرك الأظافر ومسمار التبديل؟
أ مرساة محرك الأظافر تم تصميمه حصريًا للمواد الأساسية الصلبة (الخرسانة والبناء والطوب الصلب) حيث يمكن أن تتمدد المرساة على جدران الفتحات. أ تبديل الترباس تم تصميمه للمواد المجوفة (الحوائط الجافة، والكتل المجوفة، والأبواب المعدنية المجوفة) حيث يمتد الجناح المحمل بنابض أو المنشط بالجاذبية خلف التجويف المجوف. سيؤدي استخدام مرساة مسمارية في مادة مجوفة إلى فشل فوري؛ إن استخدام مسمار تبديل في الخرسانة الصلبة أمر غير ضروري وغير عملي.
س: هل تم تصنيف مثبتات محرك الأظافر للبيئات الخارجية والرطبة؟
ذلك يعتمد على مادة الأكمام. سبائك الزنك القياسية مرساة محرك الأظافرs مناسبة للرطوبة العرضية ولكنها ستتآكل في البيئات الرطبة أو البحرية بشكل مستمر على مدى 2-5 سنوات. للاستخدامات المكشوفة في الهواء الطلق، استخدم مرساة مسمار من النايلونs أو تحديد المراسي بمكونات الفولاذ المقاوم للصدأ. بالنسبة للبيئات المغمورة بالكامل أو البيئات العدوانية كيميائيًا، فإن المراسي اللاصقة ذات القضبان الملولبة غير القابلة للصدأ هي الحل المفضل.
س: كم عدد أدوات تثبيت المسامير التي أحتاجها لدعم رف على جدار خرساني؟
لتركيب رف مثبت على الحائط في الخرسانة باستخدام 1/4 بوصة × 1 بوصة مرساة محرك المطرقةs (الشد المسموح به ~ 195 رطلاً لكل خرسانة بوزن 3000 رطل لكل بوصة مربعة)، قم بتطبيق عامل أمان قدره 4:1 على إجمالي حمل الرف لديك بما في ذلك وزن الرف والمحتويات والتحميل الديناميكي (الأشخاص الذين يميلون عليه). يجب تثبيت الرف الذي من المتوقع أن يحمل إجمالي 150 رطلاً بما لا يقل عن 4 مراسي توفر قدرة شد مسموحة تبلغ 780 رطلًا - أكثر من 5 × الحمل المطبق. للأرفف شديدة التحمل التي يزيد وزنها عن 250 رطل، قم بالترقية إلى مثبتات مقاس 3/8 بوصة أو استخدم مثبتات إسفينية.
س: هل يمكن استخدام مثبتات المسامير في الأسقف (التطبيقات العلوية)؟
نعم، ولكن مع تحذيرات مهمة. النفقات العامة مرساة محرك الأظافر تخضع التركيبات لحمل الشد (السحب) بدلاً من القص، وتكون قدرة الشد أقل - عادةً 35-45% من قيمة القص. بالإضافة إلى ذلك، تتطلب المراسي العلوية عامل أمان أعلى (عادةً 5:1 أو أكثر في الأماكن المشغولة) بسبب خطر السقوط. بالنسبة لشبكة السقف المعلق في البناء التجاري، فإن مثبتات المسامير PAF خفيفة الوزن مقبولة كوديًا مع متطلبات تباعد محددة، ولكن بالنسبة للأحمال المعلقة الأثقل (أكثر من 25 رطلاً لكل نقطة تثبيت)، استشر مهندسًا هيكليًا واستخدم مثبتات لاصقة أو ميكانيكية معتمدة.
الخلاصة: متى يكون مرساة المسمار هو الاختيار الصحيح؟
أ مرساة محرك الأظافر هو الخيار الصحيح عندما تحتاج إلى حل تثبيت سريع ودائم وخفيف إلى متوسط الخدمة في الخرسانة الصلبة أو البناء وتكون سرعة التثبيت أولوية. بالنسبة لمجاري القنوات، والأغطية، ومشابك الأنابيب، وشبكة السقف، وألواح العتبات، ومئات من مهام البناء المماثلة، لا يوجد مثبت يطابق الجمع بين البساطة والسرعة (من 5 إلى 15 ثانية لكل مرساة)، والتكلفة المنخفضة (0.10 إلى 0.60 دولار لكل وحدة)، وسعة التحميل الكافية.
أين مرساة محرك الأظافرs لا تفي بالغرض - الأحمال الهيكلية الثقيلة التي يزيد وزنها عن 1000 رطل، أو التحميل الزلزالي أو الديناميكي، أو الخرسانة المتشققة، أو خلايا الكتل المجوفة، أو أي تطبيق يتطلب إزالة مستقبلية - فإن أنظمة التثبيت البديلة هي الحل الصحيح.
ال keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a مرساة محرك الأظافر سيعمل بكامل طاقته المقدرة في كل مرة.
